Verbindungen zwischen Schaltsymbolen zeichnen (Verdrahtung)
Grundlegendes Vorgehen beim Zeichnen von Verbindungen
1. Wählen Sie im Menü Einfügen den Eintrag Verbindung, klicken Sie auf die Schaltfläche in der Werkzeugleiste, oder drücken Sie einfach die Taste s.
|
 |
| 2. Der Mauszeiger wechselt zum Verbindungsmodus-Cursor (Lötkolben). |  |
| 3. Bewegen Sie den Cursor zum Anschlusspunkt des Symbols, an dem die Verbindung beginnen soll. Klicken Sie, sobald der Anschlusspunkt rot wird. |  |
4. Mit einem Mausklick erstellen Sie eine Abzweigung (Knick) der Verbindung. Wenn Sie falsch abgebogen sind, gehen Sie mit der Rücktaste ⌫ einen Schritt zurück.
|
 |
| 5. Bewegen Sie den Cursor zum Zielanschlusspunkt. Klicken Sie erneut, sobald der Anschlusspunkt rot wird. |  |
6. Die Verbindung ist fertig, und das Programm geht sofort zum Zeichnen der nächsten über. Zum Beenden drücken Sie Esc.
|
 |
Verbindung an eine andere Verbindung anschließen
| 1. Gehen Sie wie oben vor, aber statt auf den Zielanschlusspunkt des zweiten Bauteils klicken Sie auf eine bestehende Verbindung – an der Stelle, an der Sie anschließen möchten. Das Programm fügt automatisch einen Tropfen (Punkt) ein, der die Verknüpfung kennzeichnet. |  |
2. Wenn sich zwei Verbindungen nur kreuzen (ohne Verknüpfung), wird kein Tropfen erzeugt. Um sie an der Kreuzungsstelle zu verknüpfen, verwenden Sie den Befehl Einfügen - Verknüpfung oder das Symbol  in der Werkzeugleiste.
|
 |
 |
Form der Verbindung ändern
Die Form einer Verbindung lässt sich nur ändern, wenn ihre Struktur dies zulässt.
Die Verbindung muss mindestens drei Segmente haben. In diesem Fall können Sie die Form ändern, indem Sie das mittlere Segment verschieben, das nicht mit einem Symbol verbunden ist.
⚠️ Wichtig:
Ändern Sie die Form der Verbindung ausschließlich durch Ziehen an den Anfasspunkten (Resize Handles).
Wenn Sie die Verbindung an ihrer Linie greifen und verschieben, wird die gesamte Verbindung verschoben und von den Symbolen getrennt.
Die äußeren Segmente sind immer mit Symbolen verbunden, daher kann ihre Position nicht geändert werden.
Richtig: Formänderung über einen Anfasspunkt.Ändern Sie die Form der Verbindung ausschließlich durch Ziehen an den Anfasspunkten (Resize Handles). |
 |

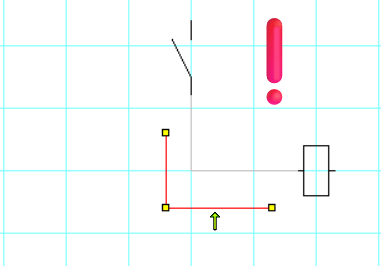

Falsch: Ziehen an der Linie → Verbindung löst sich.Ändern Sie die Form der Verbindung ausschließlich durch Ziehen an den Anfasspunkten (Resize Handles). Wenn Sie die Verbindung an ihrer Linie greifen und verschieben, wird die gesamte Verbindung verschoben und von den Symbolen getrennt. |
 |
Schräge Verbindungen
Manchmal brauchen Sie eine Verbindung, die nicht nur waagerecht und senkrecht verläuft. Das ermöglicht Ihnen der Befehl Einfügen - schräge Verbindung.
Damit klar ist, welchen Verbindungstyp Sie gerade zeichnen, zeigt das Programm für schräge und rechtwinklige Verbindungen einen anderen Cursor an:
 |
 |
| rechtwinklige Verbindung | schräge Verbindung |
Gebogene Verbindungen
Für organisch wirkende Verbindungen verwenden Sie eine Bézierkurve (Befehl Zeichnen - Kurvenlinie).
⚠️ Gebogene Verbindungen lassen sich nicht an andere Verbindungen anschließen – sie funktionieren als eigenständige Elemente.
Nummer einer gebogenen Verbindung eingeben: Im Bereich Eigenschaften oder über Bearbeiten - Verbindungen umnummerieren.
Nummer in der Zeichnung anzeigen: Wählen Sie die Verbindung aus und klicken Sie im Bereich Eigenschaften auf den Link Verbindungsnummer einfügen. Sie können an einer Verbindung auch mehrere Nummern anzeigen lassen.
Nummer aus der Zeichnung entfernen: Wählen Sie die Verbindungsnummer aus und drücken Sie die Taste Entf.
Verbindungen, die „in der Luft“ beginnen oder enden
Manchmal brauchen Sie eine Verbindung, die zu keinem bestimmten Bauteil führt. Beginnen Sie das Zeichnen in diesem Fall mit der rechten Maustaste. Gehen Sie dann wie gewohnt vor (Abzweigungen mit der linken Maustaste), und um die Verbindung in der Luft zu beenden, verwenden Sie wieder die rechte Maustaste.
Zweifarbige Verbindungen
Wenn Sie Leiter im Schaltplan durch einen Farbstreifen unterscheiden möchten (z. B. den grün-gelben Schutzleiter), verwenden Sie zweifarbige Verbindungen:
Vorgehen:
- Doppelklicken Sie auf die Verbindung, um den Bereich Eigenschaften zu öffnen.
- Wählen Sie den Linientyp.
- Stellen Sie die 1. Farbe ein.
- Stellen Sie die 2. Farbe ein.
- Aktivieren Sie die 2. Farbe.
Verbindungsform
Wenn Sie eine Verbindung an eine andere Verbindung anschließen, fügt das Programm an der Verknüpfungsstelle automatisch einen Punkt ein. Wenn Sie ihn nicht anzeigen möchten, deaktivieren Sie ihn im Bereich Eigenschaften unter Umriss/Form.
Energieflussrichtung darstellen
Wählen Sie die Verbindung aus und wählen Sie im Bereich Eigenschaften die gewünschte Pfeilform. Der Pfeil wird am Ende der Verbindung in der gewählten Richtung angezeigt.
