Berichte

Berichte geben Ihnen einen strukturierten Überblick über den Inhalt der Zeichnung – Stückliste, Verbindungsliste, Kabelliste und mehr. Es gibt sie in zwei Formen:



Freie Berichte

Sie werden über das Menü Berichte angezeigt. Sie eignen sich ideal zum Ausfüllen von Angaben zu Symbolen und Verbindungen, weil Sie Zeichnung und Bericht gleichzeitig sehen. Das bearbeitete Objekt (Symbol oder Verbindung) wird direkt in der Zeichnung hervorgehoben.



Eingebettete Berichte

Sie werden mit der Schaltfläche (8) im Bereich Seiten in das Projekt eingefügt. Sie sind ein fester Bestandteil des Projekts und werden daher immer zusammen mit den Zeichnungen gedruckt. Denselben Bericht können Sie mehrmals einfügen – zum Beispiel die Symbolliste einmal normal und einmal nach Typen gruppiert. Nach dem Bestätigen wird der Bericht als neue Seite eingefügt.

Berichte können ein anderes Papierformat haben als die Zeichnungsseiten. Jeder Bericht kann eine eigene Papierausrichtung haben.

So stellen Sie das Papierformat für Berichte ein:

F12 - Dokument - Berichte

So stellen Sie die Papierausrichtung für Berichte ein:

Doppelklicken Sie im Bereich Seiten auf die Seite, um das Dialogfeld zu öffnen, und wählen Sie die Registerkarte Seitenausrichtung.



Spalten

Die Spalten passen Sie mit einem Rechtsklick in den Tabellenkopf an. Es erscheint ein Menü, mit dem Sie:

• eine Spalte hinzufügen oder löschen (Neue Spalte, Spalte löschen)
• die Ausrichtung der Spalte einstellen (Linksbündig, Mitte, Rechtsbündig)
• die Variable der Spalte einstellen (Spalteneinstellungen)

Die Reihenfolge der Spalten ändern Sie durch Ziehen des Spaltenkopfs mit der Maus. Ein Klick auf den Spaltenkopf sortiert die Zeilen nach dieser Spalte.

Jeder Spalte ist eine Variable zugeordnet. Sie können sie über den Menüpunkt Spalteneinstellungen ändern.

Jeder Bericht enthält mehrere vordefinierte Variablen. Einige Berichte (Symbolliste, Verbindungsliste und Kabelliste) erlauben Spalten mit einer eigenen Variablen. Diese Variable ist zugleich ein Attribut des jeweiligen Symbols bzw. der Verbindung.



Beispiel: Hersteller hinzufügen

Wählen Sie in der Symbolliste den Befehl Neue Spalte. Geben Sie eine eigene Variable ein, zum Beispiel herst, und den Spaltennamen Hersteller. Bestätigen Sie mit OK. Nun können Sie den Hersteller für die einzelnen Einträge ausfüllen. Jedes Symbol erhält das Attribut herst mit dem eingegebenen Wert.

Schaltflächen der Berichte

Im Berichtsfenster finden Sie mehrere Schaltflächen:



Spaltensätze

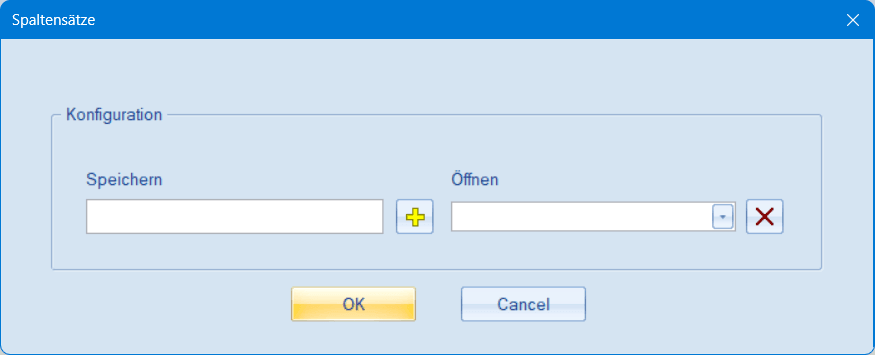

Die Schaltfläche Spalten öffnet das Dialogfeld Spaltensätze. Darin speichern Sie die aktuelle Spalteneinstellung des Berichts unter einem Namen und wenden sie später mit einer einzigen Auswahl wieder an. Die Sätze werden für jeden Berichtstyp getrennt gespeichert.

Speichern: Passen Sie zuerst die Spalten im Bericht an (Rechtsklick in den Tabellenkopf). Öffnen Sie dann das Dialogfeld, geben Sie im Feld Speichern einen Namen für den Satz ein und klicken Sie auf die Schaltfläche +. Gibt es bereits einen Satz mit diesem Namen, fragt das Programm, ob Sie ihn überschreiben möchten.

Laden: Wählen Sie in der Liste Öffnen den Namen des Satzes und bestätigen Sie mit OK. Die Spalten des Berichts werden nach dem Satz eingestellt.

Ändern: Passen Sie die Spalten im Bericht an und speichern Sie sie unter demselben Namen – bestätigen Sie das Überschreiben.

Löschen: Wählen Sie in der Liste Öffnen den Satz, klicken Sie auf die Schaltfläche × und bestätigen Sie.

Der Name eines Satzes muss ein gültiger Dateiname sein – er darf die Zeichen \ / : * ? " < > | nicht enthalten.

💡 Profi-Tipp: Speichern Sie Spaltenkonfigurationen für verschiedene Projekttypen (Schaltschrank, Installation, PV). Bei einem neuen Projekt laden Sie dann einfach die passende und müssen die Spalten nicht jedes Mal neu einrichten.
