Schaltsymbole textlich

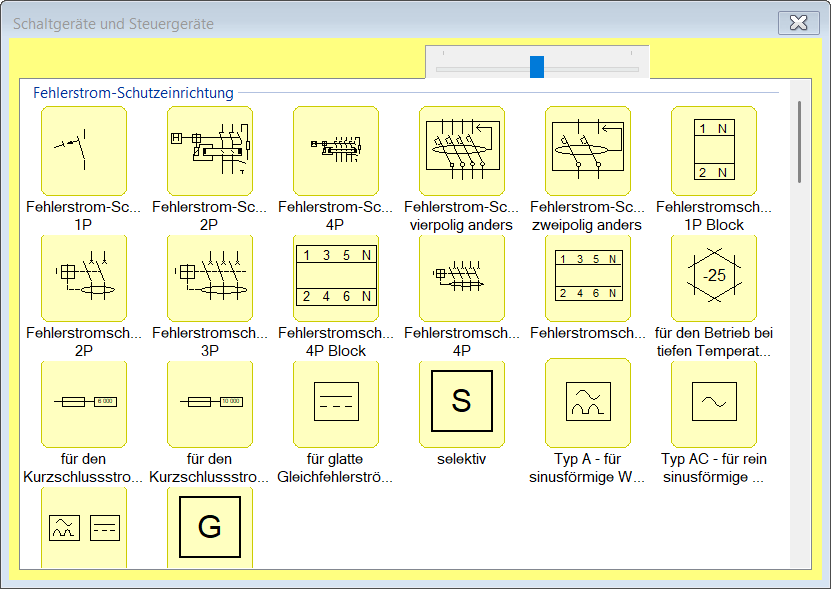

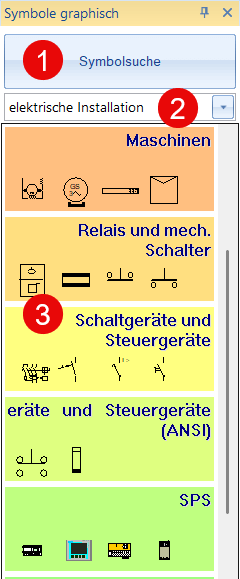

Das Panel Schaltsymbole dient zum Einfügen von Schaltsymbolen in Schaltpläne. Es besteht aus zwei Teilen: der obere zeigt Schaltsymbolgruppen an, der untere die Schaltsymbole der ausgewählten Gruppe.
Einfügen von Schaltsymbolen: Wählen Sie ein Schaltsymbol aus dem unteren Panelteil (klicken Sie es mit der Maus an) und verschieben Sie den Mauszeiger über die Arbeitsfläche des Dokuments. Das Schaltsymbol wird an derjenigen Stelle eingefügt, die Sie anklicken. Auf diese Art und Weise können Sie mehrere Schaltsymbole einfügen.
Durch das Klicken mit der rechten Maustaste wird das Schaltsymbol um 90° gedreht, ehe es eingefügt wird. Schließen Sie das Einfügen mit der Esc-Taste
ab.
