Referenzgitter

In großen Zeichnungen verliert man leicht den Überblick — dafür gibt es das Referenzgitter. Es wird entlang der Ränder der Zeichnung angezeigt und ermöglicht es, die Position jedes Bauteils genau anzugeben. Sie schalten es in den Einstellungen ein: F12 - Dokument - Referenzgitter. Sie können wählen, an welchen Rändern das Gitter erscheint, und optional auch Zentriermarken einblenden.

Die einzelnen Optionen

Anzeigen

Vier unabhängige Kontrollkästchen legen fest, an welchen Seitenrändern das Gitter gezeichnet wird — oben, links, rechts und unten. Üblich sind alle vier, bei schmalen Zeichnungen genügen zwei.

Feldgröße

Die Breite eines Gitterfeldes in Millimetern, im Bereich von 20 bis 200 mm. Kleinere Felder ergeben genauere Verweise, aber eine dichter beschriftete Randleiste.

Zentriermarken

Fügt an den Seitenrändern Marken ein, die die Mitte des Blattes kennzeichnen — sie werden beim Falten und Archivieren von Zeichnungen verwendet.

Zone anzeigen als

Bestimmt die Form des Zonenverweises: Zeile und Spalte (zum Beispiel C3) oder nur Spalte (zum Beispiel 3). Die zweite Variante eignet sich für Zeichnungen, die nur eine Zeile hoch sind.

Spalten nummerieren ab

Wählen Sie, ob die Spaltennummerierung mit 0 oder mit 1 beginnt.

⚠️ Wenn Sie das Referenzgitter auf einer bestimmten Seite weglassen möchten, klicken Sie mit der rechten Maustaste auf die Seite, wählen Sie den Befehl Seite einrichten, öffnen Sie die Registerkarte Sonstiges und aktivieren Sie Referenzgitter ausblenden. Diese Option kann das Gitter nur ausblenden — für eine einzelne Seite einschalten lässt es sich damit nicht; das Referenzgitter muss für das ganze Dokument eingeschaltet sein (F12 - Dokument - Referenzgitter).

Das Referenzgitter ist nur in der kostenpflichtigen Version verfügbar.

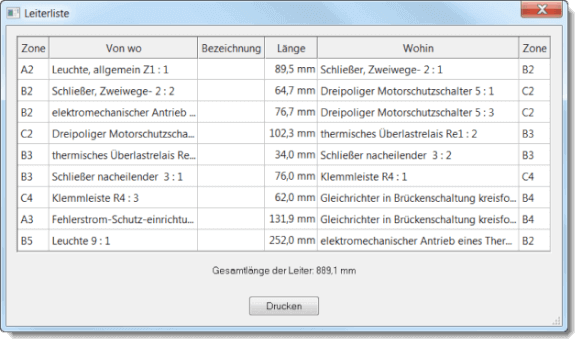

Die Zone, in der sich der Mauszeiger gerade befindet, wird in der Statusleiste am unteren Bildschirmrand angezeigt. Dieselbe Information finden Sie auch in der Verbindungsliste — bei jeder Verbindung ist die Zone ihres Anfangs und ihres Endes angegeben.

💡 Profi-Tipp: Das Referenzgitter ist bei der Teamarbeit unbezahlbar. Statt „der Widerstand irgendwo links oben" genügt „schau dir Zone B4 an" — und der Kollege weiß sofort, wohin er schauen muss.
