Seiten

Das Panel Seiten
ermöglicht Ihnen die Erstellung von Dokumenten mit multiplen Seiten.

Funktionen der Schaltflächen:
- Seite nach oben verschieben.
- Seite nach unten verschieben.
- Seite hinzufügen.
- Seite löschen.
- Inhaltsverzeichnis anzeigen.
- Seite kopieren.
- Seite einfügen.
- Bericht einfügen.

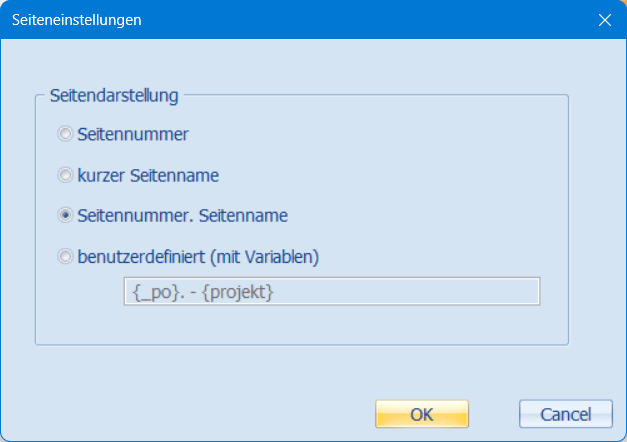

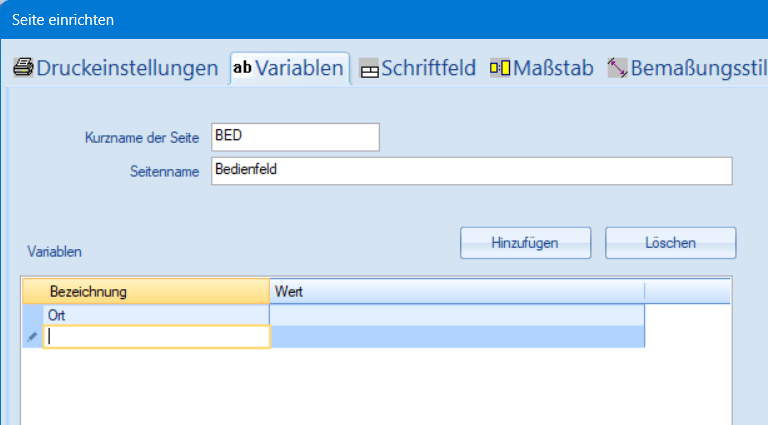

Durch Doppelklicken auf den Namen einer Seite öffnet sich ein Dialogfenster, wo Eigenschaften der Seite eingestellt werden.

Jede Seite hat eine kurze Bezeichnung (die empfohlene Länge umfasst 4 Zeichen), die in dem Panel "Seiten", sowie in Querverweisen erscheint. Wenn ein Schriftfeld aktiviert wird, wird es auf allen Seiten angezeigt.
Dateneingabe für das Schriftfeld:
Für allen Seiten gemeinsame Daten (z. B. Verfasser, Firma, usw.) | Daten für eine bestimmte Seite (z. B. Titel, Untertitel, usw.) |
---|---|
F12 - Dokument - Variablen | Seite im Panel Seiten doppelklicken |
Im Schriftfeld können Sie die Systemvariablen einsetzen, die das Programm automatisch generiert.
